高精度DASの研究開発と既設通信ネットワーク設備におけるDAS応用
講師：日本電信電話（株）アクセスサービスシステム研究所 戸毛 邦弘 氏
NTTにおける光計測技術の研究
NTTが保有する通信NW設備
分布振動センシング(DAS) × 通信ネットワーク
○ 新たにケーブル敷設が不要、安定した環境への測定器設置
△ ケーブルの設置場所、設置形態が様々
（振動源とのカップリング、振動振幅範囲が大きい）
位相OTDRに基づくDAS
定量測定のイメージ図

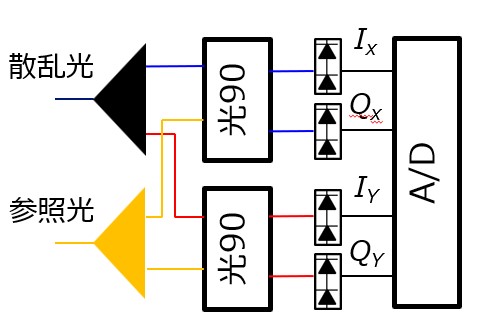

光位相の測定方法（コヒーレント検波の場合）
＠各位置
技術的な問題：感度のデッドポイント
フェーディング問題
パルス内に多数の散乱体があるのでそれらの散乱光が干渉
散乱光強度が小さい地点
⇒振動測定における感度のデッドポイント
デッドポイントが多数発生
技術的な問題：感度のデッドポイント
散乱光強度と歪み感度の関係
※理想：雑音なしの測定を仮定した際の測定値
＜ 散乱光の強度が小さい場合 ＞
＜ SN比が1付近を下回る場合 ＞
測定ベクトルの方向がランダム
⇒位相測定不能
感度のデッドポイント
位相OTDRの最近の進展：フェーディング対策
同位置において複数の散乱光強度（干渉パターン）を同時に取得することで、フェーディングの影響を低減した位相算出が可能
■代表的な３つの方法（組み合わせが可能）
偏波ダイバーシティ
周波数ダイバーシティ
空間ダイバーシティ
光周波数多重 (Frequency Division Multiplexing; FDM)
異なる光周波数を用いると干渉パターンは変化
異なる光周波数でも位相変化は同じ⇒平均化
Y. Wakisaka, et al., J. Light. Technol., vol. 39, no.13, 2021
Y. Wakisaka, et al., OFC conference, San Diego, USA, Mar. 2023, W3J.1
通信ネットワークにおけるDAS活用
